Jaringan Komputer Dan Pengertiannya

Bagikan:
Jaringan komputer adalah sebuah sistem yang terdiri atas komputer-komputer yang didesain untuk dapat berbagi sumber daya (printer, CPU), berkomunikasi (surel,pesan instan), dan dapat mengakses informasi (peramban web).
Tujuan dari jaringan komputer adalah agar dapat mencapai tujuannya, setiap bagian dari jaringan komputer
dapat meminta dan memberikan layanan (service). Pihak yang meminta/menerima layanan disebut klien (client) dan yang memberikan/mengirim layanan disebut peladen (server).  Desain ini disebut dengan sistem client-server, dan digunakan pada hampir seluruh aplikasi jaringan komputer.
 Berdasarkan karaterianya dapat dibedakan menjadi 4 bagian, yaitu diantaranya adalah:
1. Berdasarkan jangkauan geografis dibedakan menjadi:
• Jaringan LAN
Jaringan komputer yang jaringannya hanya mencakup wilayah kecil; seperti jaringan komputer kampus, gedung, kantor, dalam rumah, sekolah atau yang lebih kecil. Saat ini, kebanyakan LAN berbasis pada teknologi IEEE 802.3 Ethernet menggunakan perangkat switch, yang mempunyai kecepatan transfer data 10, 100, atau 1000 Mbit/s. Selain teknologi Ethernet, saat ini teknologi 802.11b (atau biasa disebut Wi-fi) juga sering digunakan untuk membentuk LAN. Tempat-tempat yang menyediakan koneksi LAN dengan teknologi Wi-fi biasa disebut hotspot. Pada sebuah LAN, setiap node atau komputer mempunyai daya komputasi sendiri, berbeda dengan konsep dump terminal. Setiap komputer juga dapat mengakses sumber daya yang ada di LAN sesuai dengan hak akses yang telah diatur. Sumber daya tersebut dapat berupa data atau perangkat seperti printer. Pada LAN, seorang pengguna juga dapat berkomunikasi dengan pengguna yang lain dengan menggunakan aplikasi yang sesuai.
• Jaringan WAN
 WAN adalah singkatan dari istilah teknologi informasi dalam bahasa Inggris: Wide Area Network merupakan jaringan komputer yang mencakup area yang besar sebagai contoh yaitu jaringan komputer antar wilayah, kota atau bahkan negara, atau dapat didefinisikan juga sebagai jaringan komputer yang membutuhkan router dan saluran komunikasi publik.
 WAN digunakan untuk menghubungkan jaringan lokal yang satu dengan jaringan lokal yang lain, sehingga pengguna atau komputer di lokasi yang satu dapat berkomunikasi dengan pengguna dan komputer di lokasi  yang lain.
• Jaringan MAN
 Metropolitan area network atau disingkat dengan MAN. Suatu jaringan dalam suatu kota dengan transfer data berkecepatan tinggi, yang menghubungkan berbagai lokasi seperti kampus, perkantoran, pemerintahan, dan sebagainya. Jaringan MAN adalah gabungan dari beberapa LAN. Jangkauan dari MAN ini antar 10 hingga 50 km, MAN ini merupakan jaringan yang tepaMetropolitan area network atau disingkat dengan MAN. Suatu jaringan dalam suatu kota dengan transfer data berkecepatan tinggi, yang menghubungkan berbagai lokasi seperti kampus, perkantoran, pemerintahan, dan sebagainya. Jaringan MAN adalah gabungan dari beberapa LAN. Jangkauan dari MAN ini antar 10 hingga 50 km, MAN ini merupakan jaringan yang tepat untuk membangun jaringan antar kantor-kantor dalam satu kota antara pabrik/instansi
dan kantor pusat yang berada dalam jangkauannya.
2. Berdasarkan distribusi sumber informasi/data dibedakan menjadi:
• Jaringan terpusat
 Jaringan ini terdiri dari komputer klien dan peladen yang mana komputer klien yang berfungsi sebagai perantara untuk mengakses sumber informasi/data yang berasal dari satu komputer server.

• Jaringan terdistribusi
 Merupakan perpaduan beberapa jaringan terpusat sehingga terdapat beberapa komputer server yang saling berhubungan dengan klien membentuk sistem jaringan tertentu.

3. Berdasarkan media transmisi data dibedakan menjadi:
• Jaringan Berkabel (Wired Network)
 Pada jaringan ini, untuk menghubungkan satu komputer dengan komputer lain diperlukan penghubung berupa kabel jaringan. Kabel jaringan berfungsi dalam mengirim informasi dalam bentuk sinyal listrik antar komputer jaringan.

• Jaringan Nirkabel (Wireless Network)
 Merupakan jaringan dengan medium berupa gelombang elektromagnetik. Pada jaringan ini tidak diperlukan kabel untuk menghubungkan antar komputer karena menggunakan gelombang elektromagnetik yang akan
mengirimkan sinyal informasi antar komputer jaringan.

4. Berdasarkan peranan Komputer dalam Proses Data
• Jaringan Client-Server
Pada jaringan ini terdapat 1 atau beberapa komputer server dan komputer client. Komputer yang akan menjadi komputer server maupun menjadi komputer client dan diubah-ubah melalui software jaringan pada protokolnya.
Komputer client sebagai perantara untuk dapat mengakses data pada komputer server sedangkan komputer server menyediakan informasi yang diperlukan oleh komputer client.

• Jaringan Peer-to-peer
 Pada jaringan ini tidak ada komputer client maupun komputer server karena semua komputer dapat melakukan pengiriman maupun penerimaan informasi sehingga semua komputer berfungsi sebagai client sekaligus sebagai server.

5. Berdasarkan topologi jaringan, jaringan komputer dapat dibedakan atas:

a) Topologi bus
 Topologi bus merupakan topologi yang banyak digunakan pada masa penggunaan kabel sepaksi menjamur. Dengan menggunakan T-Connector (dengan terminator 50ohm pada ujung network), maka komputer atau perangkat jaringan lainnya bisa dengan mudah dihubungkan satu sama lain Kesulitan utama dari penggunaan
apakah kabel sepaksi yang dkalau tidak sungguh interface card) yang digunakan dan kinerja jaringan menjadi terhambat, tidak mencapai kemampuan maksimalnya. Topologi ini juga sering jaringan dengan basis fiber optic (yang kemudian digabungkan dengan topologi star untuk menghubungkan dengan client atau node.)

Jaringan komputer  Topologi busCiri - ciri
1. Teknologi lama, dihubungkan dengan satu kabel dalam satu baris
2. Tidak membutuhkan peralatan aktif untuk menghubungkan
terminal/komputer
3. Sangat berpengaruh pada unjuk kerja komunikasi an
hanya bisa digunakan oleh satu komputer
4. Kabel “cut” dan digunakan konektor BNC tipe T
5. Diujung kabel dipasang 50 oh
6. Jika kabel putus maka komputer lain tidak dapat berkomunikasi dengan lain
7. Susah melakukan pelacakan masalah
8. Discontinue Support

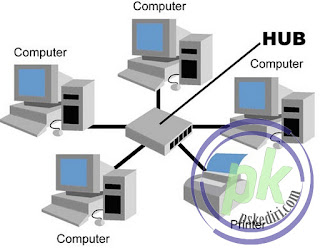

b) Topologi bintang (Star)
Topologi bintang merupakan bentuk topologi jaringan yang berupa konvergensi dari node tengah ke setiap node atau pengguna. Topologi jaringan bintang termasuk topologi jaringan dengan biaya menengah Kelebihan
• Kerusakan pada satu saluran hanya akan memengaruhi jaringan pada saluran tersebut dan station yang terpaut.
• Tingkat keamanan termasuk tinggi.
• Tahan terhadap lalu lintas jaringan yang sibuk.
• Penambahan dan pengurangan stati
• Akses Kontrol terpusat

Kesulitan utama dari penggunaan kabel sepaksi adalah sulit untuk mengukur apakah kabel sepaksi yang digunakan benar-benar matching atau tidak. Karena kalau tidak sungguh-sungguh diukur secara benar akan merusak NIC (network interface card) yang digunakan dan kinerja jaringan menjadi terhambat, tidak mencapai kemampuan maksimalnya. Topologi ini juga sering jaringan dengan basis fiber optic (yang kemudian digabungkan dengan topologi star untuk menghubungkan dengan client atau node.) Teknologi lama, dihubungkan dengan satu kabel dalam satu baris Tidak membutuhkan peralatan aktif untuk menghubungkan terminal/komputer Sangat berpengaruh pada unjuk kerja komunikasi antar komputer, karena digunakan oleh satu komputer Kabel “cut” dan digunakan konektor BNC tipe T Diujung kabel dipasang 50 ohm konektor Jika kabel putus maka komputer lain tidak dapat berkomunikasi dengan lain
Susah melakukan pelacakan masalah Discontinue Support.


• Kemudahan deteksi dan isolasi kesalahan/kerusakan pengelolaan
jaringan.
• Paling fleksibel.
Kekurangan
• Jika node tengah mengalami kerusakan, maka seluruh rangkaian akan
berhenti.
• Boros dalam pemakaian kabel.
• HUB jadi elemen kritis karena kontrol terpusat.
• Peran hub sangat sensitif sehinga ketika terdapat masalah dengan hub
maka jaringan tersebut akan down.
• Jaringan tergantung pada terminal pusat.
• Jika menggunakan switch dan lalu lintas data padat dapat menyebabkan jaringan lambat.
• Biaya jaringan lebih mahal
• Gambar susah.

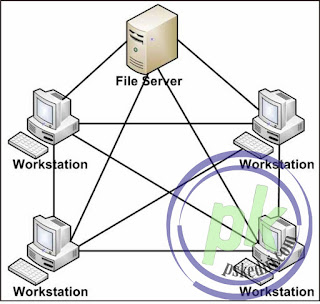

Topologi mesh adalah suatu bentuk hubungan antar perangkat dimana setiap perangkat terhubung secara  langsung ke perangkat lainnya yang ada di dalam jaringan. Akibatnya, dalam topologi mesh setiap perangkat dapat berkomunikasi langsung dengan perangkat yang dituju (dedicated links).  Dengan demikian maksimal  banyaknya koneksi antar perangkat pada jaringan bertopologi mesh ini dapat dihitung yaitu sebanyak  n(n-1)/2. Selain itu karena setiap perangkat dapat terhubung dengan perangkat lainnya yang ada di dalam jaringan maka setiap perangkat harus memiliki sebanyak n-1 Port Input/Output (I/O ports).

 Berdasarkan pemahaman di atas, dapat dicontohkan bahwa apabila sebanyak 5 (lima) komputer akan dihubungkan dalam bentuk topologi mesh maka agar seluruh koneksi antar komputer dapat berfungsi optimal, diperlukan kabel koneksi sebanyak 5(5-1)/2 = 10 kabel koneksi, dan masing-masing komputer
harus memiliki port I/O sebanyak 5-1 = 4 port.
Dengan bentuk hubungan seperti itu, topologi mesh memiliki beberapa kelebihan, yaitu:
• Hubungan dedicated links menjamin data langsung dikirimkan ke komputer tujuan tanpa harus melalui komputer lainnya sehingga dapat lebih cepat karena satu link digunakan khusus untuk berkomunikasi
dengan komputer yang dituju saja (tidak digunakan secara beramai-ramai/sharing).
• Memiliki sifat Robust, yaitu Apabila terjadi gangguan pada koneksi komputer A dengan komputer B karena rusaknya kabel koneksi (links) antara A dan B, maka gangguan tersebut tidak akan memengaruhi koneksi komputer A dengan komputer lainnya.
• Privacy dan security pada topologi mesh lebih terjamin, karena komunikasi yang terjadi antara dua komputer tidak akan dapat diakses oleh komputer lainnya.
• Memudahkan proses identifikasi permasalahan pada saat terjadi kerusakan koneksi antar komputer. Meskipun demikian, topologi mesh bukannya tanpa kekurangan. Beberapa kekurangan yang dapat dicatat  yaitu:
• Membutuhkan banyak kabel dan Port I/O. semakin banyak komputer di dalam topologi mesh maka diperlukan semakin banyak kabel links dan port I/O (lihat rumus penghitungan kebutuhan kabel dan Port).
• Hal tersebut sekaligus juga mengindikasikan bahwa topologi jenis ini * Karena setiap komputer harus terkoneksi secara langsung dengan
komputer lainnya maka instalasi dan konfigurasi menjadi lebih sulit.

• Banyaknya kabel yang digunakan juga mengisyaratkan perlunya space yang memungkinkan di dalam ruangan tempat komputer-komputer tersebut berada.
• Berdasarkan kelebihan dan kekurangannya,  topologi mesh biasanya diimplementasikan pada komputer-komputer utama dimana masing-masing komputer utama tersebut membentuk jaringan tersendiri dengan topologi yang berbeda (hybrid network).

e) Topologi pohon (tree)
 Topologi Pohon adalah kombinasi karakteristik antara topologi bintang dan topologi bus. Topologi ini terdiri atas kumpulan topologi bintang yang dihubungkan dalam satu topologi bus sebagai jalur tulang punggung atau backbone. Komputer-komputer dihubungkan ke hub, sedangkan hub lain di hubungkan sebagai jalur tulang punggung.
 Topologi jaringan ini disebut juga sebagai topologi jaringan bertingkat. Topologi ini biasanya digunakan untuk interkoneksi antar sentral dengan hirarki yang berbeda. Untuk hirarki yang lebih rendah digambarkan pada lokasi yang rendah dan semakin keatas mempunyai hirarki semakin tinggi. Topologi jaringan jenis ini cocok digunakan pada sistem jaringan komputer.  Pada jaringan pohon, terdapat beberapa tingkatan simpul atau node.
Pusat atau simpul yang lebih tinggi tingkatannya, dapat mengatur simpul lain yang lebih rendah tingkatannya. Data yang dikirim perlu melalui simpul pusat terlebih dahulu. Misalnya untuk bergerak dari komputer dengan node-3 kekomputer node-7 seperti halnya pada gambar, data yang ada harus melewati node-3, 5 dan node-6 sebelum berakhir pada node-7.
 Keungguluan jaringan pohon seperti ini adalah, dapat terbentuknya suatu kelompok yang dibutuhkan pada setiap saat. Sebagai contoh, perusahaan dapat membentuk kelompok yang terdiri atas terminal pembukuan, serta pada kelompok lain dibentuk untuk terminal penjualan.
Adapun kelemahannya adalah, apabila simpul yang lebih tinggi kemudian tidak berfungsi, maka kelompok lainnya yang berada dibawahnya akhirnya juga menjadi tidak efektif. Cara kerja jaringan pohon ini relatif menjadi lambat.

f) Topologi linier  Topologi
ini termasuk tata letak umum. Satu kabel utama menghubungkan tiap titik sambungan (komputer) ya
dengan Penyambung penamat (terminator Naval Connector: Penyambung Bahari Britania),  sebenarnya BNC adalah nama penyambung bukan nama kabelnya, kabel yang digunakan adalah RG 58 (Kabel Sepaksi Thinnet). Pemasangan dari topologi bus beruntut ini sangat sederhana dan murah tetapi sebanyaknya hanya dapat terdiri dari 5
1. Penyambung kabel BNC digunakan untuk penyambung
2. Penyambung komputer.
3. Penyambung tabung BNC (BNC menyambung 2 kabel BNC.
4. Penamat BNC digunakan ntuk menandai akhir dari topologi bus.

Keuntungan
• hemat kabel
• tata letak kabel sederhana
• mudah dikembangkan
• tidak butuh kendali pusat
• penambahan maupun pengurangan penamat dapat dilakukan tanpa mengganggu operasi yang berjalan
Kelemahan
• deteksi dan isolasi kesalahan sangat kecil
• kepadatan lalu lintas tinggi
• keamanan data kurang terjamin
• kecepatan akan menurun bila jumlah pemakai bertambah
• diperlukan pengulang

Topologi linear biasa disebut dengan topologi bus beruntut, tata letak ini termasuk tata letak umum. Satu kabel utama menghubungkan tiap titik sambungan (komputer) yang dihubungkan dengan penyambung yang disebut dengan Penyambung-T dan pada ujungnya harus diakhiri dengan sebuah terminator). Penyambung yang digunakan berjenis BNC ( : Penyambung Bahari Britania), sebenarnya BNC adalah nama penyambung bukan nama kabelnya, kabel yang digunakan adalah RG 58 (Kabel Sepaksi Thinnet). Pemasangan dari topologi bus beruntut ini sangat sederhana dan murah tetapi sebanyaknya hanya dapat terdiri dari 5-7 komputer.
Penyambung kabel BNC digunakan untuk menghubungkan kabel ke penyambung-T.
Penyambung-T BNC digunakan untuk menghubungkan kabel ke Penyambung tabung BNC (BNC barrel connector) digunakan untuk menyambung 2 kabel BNC.
Penamat BNC digunakan ntuk menandai akhir dari topologi bus. hemat kabel tata letak kabel sederhana mudah dikembangkan tidak butuh kendali pusat penambahan maupun pengurangan penamat dapat dilakukan tanpa gganggu operasi yang berjalan deteksi dan isolasi kesalahan sangat kecil kepadatan lalu lintas tinggi
data kurang terjamin kecepatan akan menurun bila jumlah pemakai bertambah diperlukan pengulang (repeater) untuk jarak jauh.
